Водогрейный котел КВр-0,8К (ОНЕГО-0,8)

Общие сведения

Расчетный срок службы, лет 10
Расчетный ресурс котла, ч 87600
Расчетное количество пусков, не более 2000

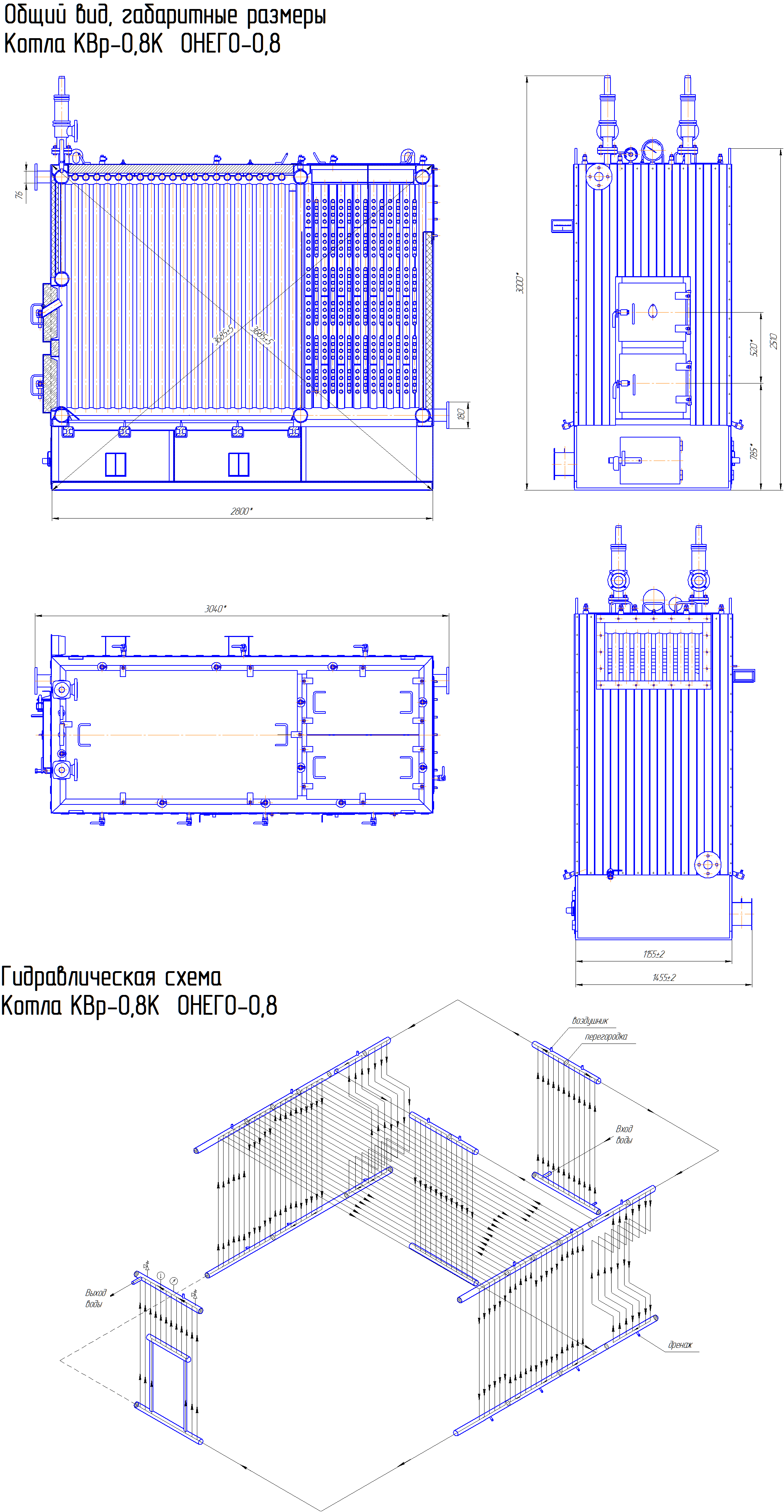

Геометрические размеры котла и его элементов  котла (длина×ширина× высота), мм 3040×1455×3000



Технические характеристики и параметры

Расчетный основной вид топлива и его теплота сгорания,  ккал/кг Каменный уголь марки Д 5430
Расчетный резервный вид топлива и его теплота сгорания,  ккал/кг Дрова 2440
Расход основного вида топлива,  т/ч 0,153
Расход резервного вида топлива, т/ч 0,365
Тип и характеристика топочной установки (топка) ТР – топка ручная
Расчетное давление воды, МПа (кгс/см2) 0,7 (7,0)
Максимально допустимое гидравлическое сопротивление котла при номинальной производительности, не более, Мпа кгс/см2) 0,0045 (0,45) /см2)
Минимально допустимое давление при номинальной температуре, МПа (кгс/см2) 0,23 (2,3) > /см2)
Номинальная температура воды на выходе из котла,°С 95
Номинальная температура воды на входе в котел,°С 70
Теплопроизводительность номинальная, МВт (Гкал/ч) 0,8 (0,688)
Теплопроизводительность минимальная, МВт (Гкал/ч) 0,4 (0.344)

Поверхность нагрева, м2

- лучевоспринимающая

- конвективного пучка



9.81

35
Водяной объем водогрейного котла,  м3 0,498
Объем водогрейного котла,  м3 4.62

Расход жидкости,  м3/ч

- минимально допустимый

- номинальный



25.5

28.33
КПД на угле типа Д, основной вид топлива,  % 81,8
КПД на дровах, резервный  вид топлива,  % 77.3
Температура уходящих газов, на угле типа Д,  основной вид топлива,°С 220
Температура уходящих газов, на дровах,  резервный вид топлива,°С 225
Двузонное дутье да
Аэродинамическое сопротивление,  кгс/ м2 30

Содержание газов в газоходе на выходе из котла:

Содержание RO2, %

СодержаниеО2, %

Содержание СО в перерасчете на α=1мг/ м3

Содержание оксидов азота  NOxв пересчете на α=1мг/ м3

Рециркуляция дымовых газов снижает содержание NOx в среднем на 10%



11

7,6

850

200
Масса котла, кг 3206
